Kit HERCULE pour alimenter votre maison et votre jardin

Le kit complet HERCULE, avec son filtre et sa console de gestion autonome, est surement le plus simple à mettre en place à l'intérieur de votre logement. Vous pouvez aussi l'enterrer

Détail du produit page 45 du Catalogue GRAF

 Composition du kit :

Plusieurs cuves de 1600 litres + set de joints pour le jumelage entre les cuves

+ 1 Coffret d’alimentation sur console avec pompe Superinox 15/4 + set de marquage eau non potable +  Set de tirage avec crépine et flotteur, + 12 m de tuyau de pression 6 bars
	+ un micro filtre. Indispensable pour une utilisation de l'eau de pluie dans l'habitat. A placer après la console de gestion. Retient les particules les plus fines grâce à ses mailles de 100 microns. Nettoyage en quelques secondes. Ne nécessite aucun cartouche de rechange. entrée-sortie 1"

Aucun perçage à faire, tout est livré avec le réservoir de récupération d'eau de pluie HERCULE (sauf les tuyaux PVC DN100 à placer entre vos cuves). Vous pouvez ainsi récupérer un volume important d'eau de pluie et arroser votre jardin, laver votre voiture, votre terrasse en toute simplicité, sans gaspiller d'eau potable, et bien sur alimenter votre habitation grâce à la console de gestion autonome eau potable/eau de pluie.

Descriptif d’un réservoir d'eau de pluie HERCULE :

Intégration efficace :

Ce réservoir trouvera facilement sa place dans votre jardin ou dans une cave. Ressemblant à un tonneau, le plus petit diamètre mesure 109 cm, et le plus grand 135 cm. Sa hauteur de 160 cm, permet de le placer facilement en extérieur ou dans une cave. Plusieurs réservoirs peuvent être reliés entre eux pour atteindre un volume de 6400 litres... ou plus.

Installation accessible par tous grâce à son poids de 60 kg et sa composition en deux coques distinctes (30 kg par coque). Livré en 2 parties de 80 cm de large, vous pouvez faire passer chaque partie dans une porte pour installer le réservoir en sous sol et faire remonter l’eau pour le jardin grâce à la pompe fournie dans le kit. Montage et démontage en quelques minutes grâce aux clips de serrage breveté. L’étanchéité est parfaite et durable grâce à un joint à lèvres certifié.

Hygiène optimale grâce au nettoyage simplifié :

Le réservoir se séparant en 2 parties, il est extrêmement facile de le nettoyer.

Longévité et durable:
Protection UV pour ne pas se détériorer dans le temps. Garantie 10 ans.

Matériaux en polypropylène 100% recyclable.

Utilisation simplifiée :

En commandant un des kits proposés, tous les trous sont déjà réalisées. Vous n'avez plus qu'à assembler les coques entre elles et relier les cuves. Puis mettre la crépine d'alimentation dans une cuve et mettre en marche le module de gestion autonome. Celui-ci s'auto amorcera.

Ensuite branchez, l'arrivée d'eau potable sur la console de gestion. La console bascule automatiquement sur le réseau d'eau en cas de manque d'eau de pluie. Aucun de désamorçage, car la crépine à un clapet anti-retour. Attention, il est nécessaire de prévoir une sortie d'évacuation de trop plein.

Tuyau de liaison par emboitement à prévoir entre les réservoirs Hercules:

Liaison entre les deux cuves : un simple tuyau classique rigide (par exemple en PVC) de diamètre 10 cm , DN100, vous permettra de relier les  cuves entre elles. Les joints à lèvres feront automatiquement l’étanchéité entre le tuyau et la coque de la cuve. Pas besoins de silicone ou de colle. La liaison a fait ses preuves, et le système est garanti.

Les tuyaux de liaison sont à prévoir car nous ne pouvons pas savoir quelle distance il y aura entre les cuves.

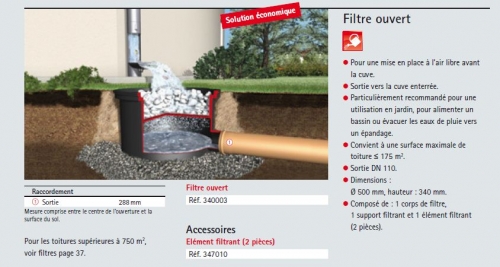

Filtre ouvert à enterrer pour récupérer 100% de l'eau de pluie, livré dans le kit :

Filtre ouvert à placer en bas de la descente de votre gouttière. C'est la solution la plus économique pour récupérer l'eau de pluie, et la plus simple retirer les éventuelles feuilles. Ce filtre est idéal si vous placez les réservoirs hercules dans un sous-sol par exemple. Sortie DN110. Dimensions: diamètre 570mm, Hauteur 330mm. Composé de 1 corps de filtre, 1 support filtrant et 1 élément filtrant. Pour maxi 750m² de toiture. Récupération 100%

Filtre à enterrer pouvant récupérer les eaux de pluie d’une toiture inférieure à 1200 m². Système de filtration breveté. Hauteur d’enfouissement ajustable de 80 cm à 120 cm grâce à une réhausse télescopique intégrée. Convient pour les descentes de gouttière allant jusqu’à un DN 200. Sortie en DN 160 pour la cuve. Couvercle en PE pour piétons. Haute filtration grâce aux mailles fines de 0,35 mm. Nettoyage aisé grâce aux parois lisses, et facilité de préhension grâce à l’anse.

Coffret d'alimentation eau de pluie/eau potable livré dans le kit :

Ce coffret d’alimentation complet et prémonté, pilote toute votre installation. - Conforme à la norme DIN 1988, brevet n°10105173. - Complet et prémonté. - Garantie 2 ans. - Réservoir intégré (10 litres). - Electrovanne 3 voies, permettant l’alimentation automatique en eau du réseau lorsque la cuve est vide (actionnement manuel possible).

Permet de pallier au manque d’eau de pluie en basculant automatiquement grâce à une électrovanne 3 voies sur un réservoir alimenté en eau de ville.

Dès que le flotteur placé dans la cuve signale à nouveau la présence de l’eau de pluie, l’alimentation de la pompe bascule automatiquement de l’eau du réseau vers l’eau de pluie.

Équipement :

Ensemble pompe et réservoir (prémonté), livré avec :
- électrovanne 3 voies 1"
- réservoir de 10 litres intégré
- trop-plein en DN 70
- pompe électrique Superinox 15/4 ou 25/4
- arrivée eau potable en 3/4"

Dimensions du coffret :
Haut. 715 mm x larg. 570 mm x Prof. 200 mm.

Données techniques des pompes Superinox sur coffret :

Cliquez sur les images pour les agrandir

	HERCULE mis à l'extérieur
Exemple du passage d'une porte, pour le mettre dans une lingerie, ou à l'intérieur	Découpe du système de joints à lèvres
Exemple de jumelage de cuves HERCULE si vous les enterrez

CONTACTEZ-NOUS POUR VALIDER VOTRE INSTALLATION
